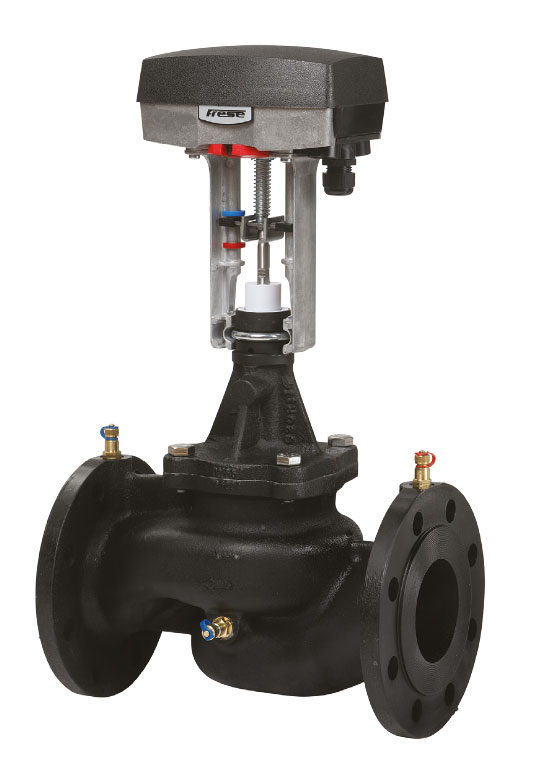

La válvula de control independiente de la presión Frese OPTIMA Compact de la serie Veriflow (PIBCV) se utiliza para el control preciso de la temperatura en sistemas de calefacción y refrigeración, con unidades de tratamiento de aire, intercambiadores de calor o circuitos de mezcla.

Frese OPTIMA Compact combina una válvula de equilibrado dinámico con ajuste externo, una válvula de control de presión diferencial y una válvula de control proporcional con autoridad total. Frese OPTIMA Compact proporciona un control proporcional, con plena autoridad en toda la carrera, independientemente de las fluctuaciones de la presión diferencial del sistema.

Frese OPTIMA Compact consigue el 100% del control sobre el caudal en un edificio de forma sencilla, mientras proporciona un alto confort y ahorra energía.

El diseño de la válvula Veriflow con 3 tomas P/T permite la medición del caudal así como la verificación de la mínima presión diferencial a través de la válvula, con el fin de conseguir un óptimo ahorro de energía de la bomba.

OPTIMA Compact Veriflow, se ofrece en 2 diseños:

• La serie Ultra tiene un tamaño y peso reducidos, ofreciendo una instalación fácil.
• La serie Estándar ofrece caudales mayores para cubrir un mayor rango de aplicación.

Beneficios

DURANTE EL PROYECTO

• Menos tiempo a la hora de definir el material necesario para equilibrar el sistema, sólo se requiere el caudal.
• No es necesario calcular la autoridad de la válvula. Siempre es 1.
• Flexibilidad ante posteriores modificaciones.

EN LA INSTALACIÓN

• El peso más ligero y las dimensiones exteriores más reducidas facilitan una instalación sencilla.
• Amplia gama de caudales que permiten adaptarse a los caudales requeridos en la instalación.
• No se requieren válvulas de regulación en la instalación cuando se emplea la válvula Frese OPTIMA Compact Ultra en las unidades terminales.
• Se reduce el número total de válvulas a utilizar por su diseño compacto 3 en 1.
• Minimización del tiempo necesario para el ajuste por tratarse de un sistema de equilibrado dinámico.
• No se requieren longitudes mínimas, ni antes ni después de la válvula.

FUNCIONAMIENTO

• Los usuarios finales obtienen un elevado grado de confort gracias al control preciso de la temperatura.
• Vida útil más larga gracias al menor número de movimientos del actuador.

Ventajas

• Medición del caudal y de la mínima presión diferencial gracias al diseño de la válvula con 3 tomas P/T.
• El preajuste de la válvula no interfiere en la carrera; siempre se trabaja con la carrera total lo cual garantiza tener una autoridad real del 100%.
• La característica de regulación es independiente del caudal ajustado.
• La presión diferencial constante a través del componente de control proporcional garantiza el 100 % de la autoridad.
• Por tratarse de equilibrado dinámico, se elimina cualquier sobre caudal que se pudiese producir debido a la fluctuación de la presión en la instalación.
• Actuador eléctrico 0-10 V y control a 3 puntos.
• Máxima presión diferencial hasta 800 kPa.
• Grandes caudales con una presión diferencial mínima debido al avanzado diseño interior de la válvula.
• Gran precisión en el ajuste mediante una escala numérica.
• Dimensiones reducidas gracias a su diseño compacto.
